リニア変位センサ
SLSシリーズ一般用途リニアポテンショメータ
汎用的な抵抗式・接触タイプのリニアポテンショメータです。様々なマウント形状のセンサを用意しています。保護等級はIP65で、計測長は25mmから350mmまでとなります。(英国Active Sensors社）
SLS1300シリーズ
- 低価格
- シングル素子摺動トラック
- 計測長25mm から 350mm
- 非直線性 < ±0.15 %FS
- 13mm径スリムなアルミケース
- 4mm径 ステンレススチールシャフト
- 保護等級 IP65
- コンパクトで軽量
ダウンロード
SLS1500シリーズ
- 低価格
- シングル素子摺動トラック
- 計測長75mm から 350mm
- 非直線性 < ±0.15 %FS
- 15mm径スリムなアルミケース
- 6mm径 ステンレススチールシャフト
- 保護等級 IP65
ダウンロード
MLSシリーズ高性能リニアポテンショメータ
抵抗式・接触タイプのリニアポテンショメータですが、ツイン素子摺動トラックを採用し、振動・衝撃環境下での使用においても、低ノイズ・ロングライフを実現しています。保護等級はIP66で、計測長は10mmから350mmまでとなります。（英国Active Sensors社）
MLS0950シリーズ
- ユニークなツイン素子摺動トラックを採用し低ノイズ
- シングル素子摺動トラック
- 計測長10mm から 150mm
- 非直線性 < ±0.15 %FS
- 9.5mm径スリムなアルミケース
- 3mm径 ステンレススチールシャフト
- 保護等級 IP66
ダウンロード
MLS1300シリーズ
- ユニークなツイン素子摺動トラックを採用し低ノイズ
- シングル素子摺動トラック
- 計測長25mm から 350mm
- 非直線性 < ±0.15 %FS
- 13mm径スリムなアルミケース
- 4mm径 ステンレススチールシャフト
- 保護等級 IP66
ダウンロード
MLS1500シリーズ
- シングル素子摺動トラックを採用し低ノイズ
- 計測長75mm から 350mm
- 非直線性 < ±0.15 %FS
- 15mm径スリムなアルミケース
- 6mm径 ステンレススチールシャフト
- 5mmロッドエンド
- 保護等級 IP66
ダウンロード
VLP1500シリーズ
- 4 - 20mA出力2線式
- 計測長25mm から 350mm
- 低ノイズ出力
- 非直線性 < ±0.15 %FS
- 15mm径スリムなアルミケース
- 6mm径 ステンレススチールシャフト
- 5mmロッドエンド
- 保護等級 IP66
ダウンロード
MHLシリーズコンタクトレス・ロータリポジションセンサ
Magni-Hall®コンタクトレス・リニアポジションセンサはホール効果を利用した直線変位センサです。センシング回路とシャフトの間に電気的なコンタクトがなく、計測レンジ内での優れた直線性、高温環境下でも安定した精度で変位量を電圧信号として出力します。計測長は300mmまで。高振動・高衝撃環境、流体や粉体などの汚染に悩まされる環境での使用など様々な用途に対応できます。（英国Active Sensors社）
MHL1000シリーズ
- 計測長 10mmから50mm
- 優れたホール効果コンタクトレステクノロジー
- 5 VDCまたは8 から 30 VDC駆動
- 保護等級 IP68/IP69K
ダウンロード

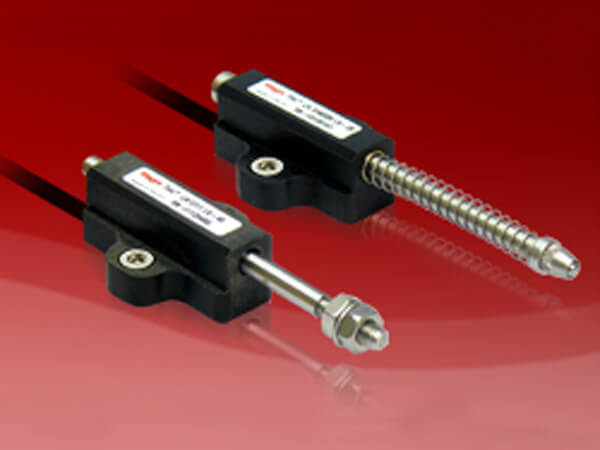

MHL1200シリーズ
- 計測長 5mmから40mm
- 低軸力 < 15g(MHL1211)
- 優れたホール効果コンタクトレステクノロジー
- 5 VDCまたは8 から 30 VDC駆動
- 保護等級 IP68/IP69K
ダウンロード

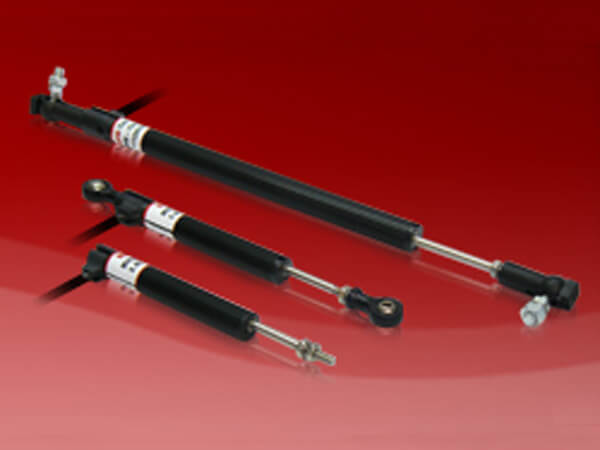

MHL1100シリーズ
- 非常にコンパクトで軽量
- 計測長 50mmから150mm
- 低軸力 < 10g
- 優れたホール効果コンタクトレステクノロジー
- 5 VDCまたは8 から 30 VDC駆動
- 保護等級 IP68/IP69K
ダウンロード

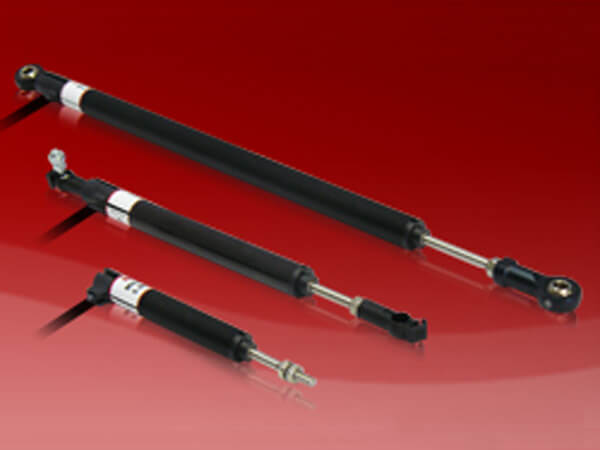

MHL1400シリーズ
- コンパクトで軽量
- 計測長 50mmから300mm
- 低軸力 < 20g
- 優れたホール効果コンタクトレステクノロジー
- 5 VDCまたは8 から 30 VDC駆動
- 保護等級 IP68/IP69K
ダウンロード

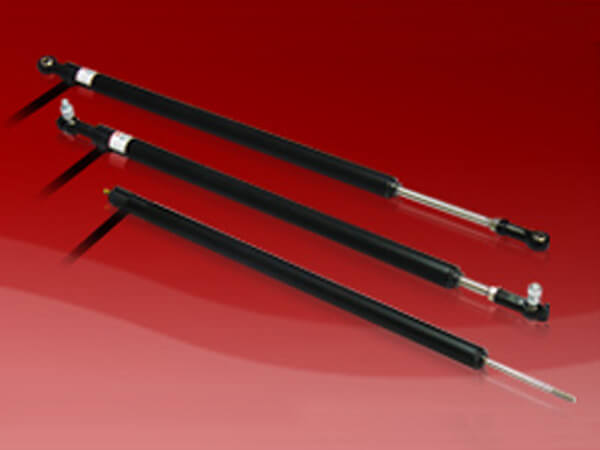

MHL1600シリーズ
- 16ｍｍ径堅牢アルミケース
- 5mm径ステンレススチールシャフト
- 計測長 50mmから300mm
- 低軸力 < 20g
- 優れたホール効果コンタクトレステクノロジー
- 5 VDCまたは8 から 30 VDC駆動
- 保護等級 IP68/IP69K
ダウンロード
MHL2600シリーズ
- 計測長 50mmから300mm
- 低軸力 < 20g
- 優れたホール効果コンタクトレステクノロジー
- マウントオプションの選択
- 5 VDCまたは8 から 30 VDC駆動
- 保護等級 IP68/IP69K
ダウンロード
AC/AC LVDT LT0600高温シリーズ
長寿命、高温環境下、粉体などの汚染にさらされる環境下でも使用可能な変位センサです。自動車のスロットルおよびクラッチ作動、医療機器、計装、製造プロセス制御システムなどにご利用いただけます。（英国Active Sensors社）
- 計測長 5mmから60mm
- 鉛筆サイズ、コンパクトな6mm径ケース
- 動作温度範囲200℃まで
- マウントオプションの選択
- オプションシグナルコンディションユニット
- 保護等級 IP67
ダウンロード
その他のAC/AC LVDT変位センサシリーズは下記URLを参照ください
https://www.activesensors.com/products/linear-position-sensors/ac-ac-lvdt-position-sensors
DC/DC LVDT XLS0950シリーズ
LVDT-線形電圧差動変圧方式の非接触方式直線変位センサです。シグナルコンディショナ内蔵あるいは外付けで、ケーブル配線は、電源、信号線+、コモンの3線で動作します。安定化5V DCの供給電圧で動作し、0.5V DC～4.5V DCを出力します。(英国Active Sensors社）
- 計測長10mmから60mm
- 非常にコンパクトな9.53mm径ステンレススチールケース
- 3mm径ステンレススチールシャフト
- 動作温度範囲180℃まで
- 温度特性 < ±0.010% FS/℃
- 保護等級 IP67
その他のDC/DC LVDT変位センサシリーズは下記URLを参照ください
https://www.activesensors.com/products/linear-position-sensors/dc-dc-lvdt-position-sensors
バルブポジションセンサ
バルブポジションセンサシリーズは高性能リニアセンサで、アクチュエータやソレノイド位置フィードバックアプリケーションにご利用いただけます。最大作動圧力300 barで動作するように設計されており、ねじ付きまたはスプリングシャフト取り付け用のOリング、またはフランジ取り付け用のガスケットのいずれかによってシーリングできます。コンタクトレスホール効果センサまたはLVDTセンサタイプの選択ができます。(英国Active Sensors社）
ホール効果センサ VHL2003シリーズ
- 計測長5mm から 10mm
- スプリングロードシャフト
- ミリネジまたはインチネジスレッド
- 動作温度範囲 150℃
- 作動圧300barまで
ダウンロード
DC/DC LVDTセンサ VLT0953
- 計測長1mm, 2mm, 4mm
- 電気回路一体型
- ミリネジまたはインチネジスレッド
- 動作温度範囲 125℃
- 作動圧300barまで
- 保護等級 IP68/69
ダウンロード
